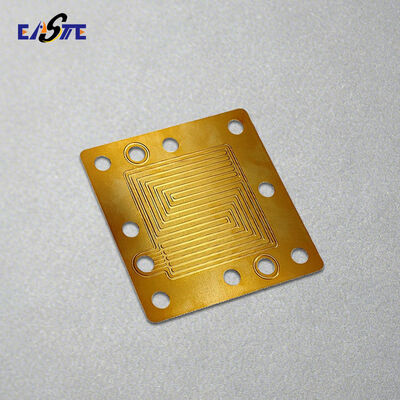

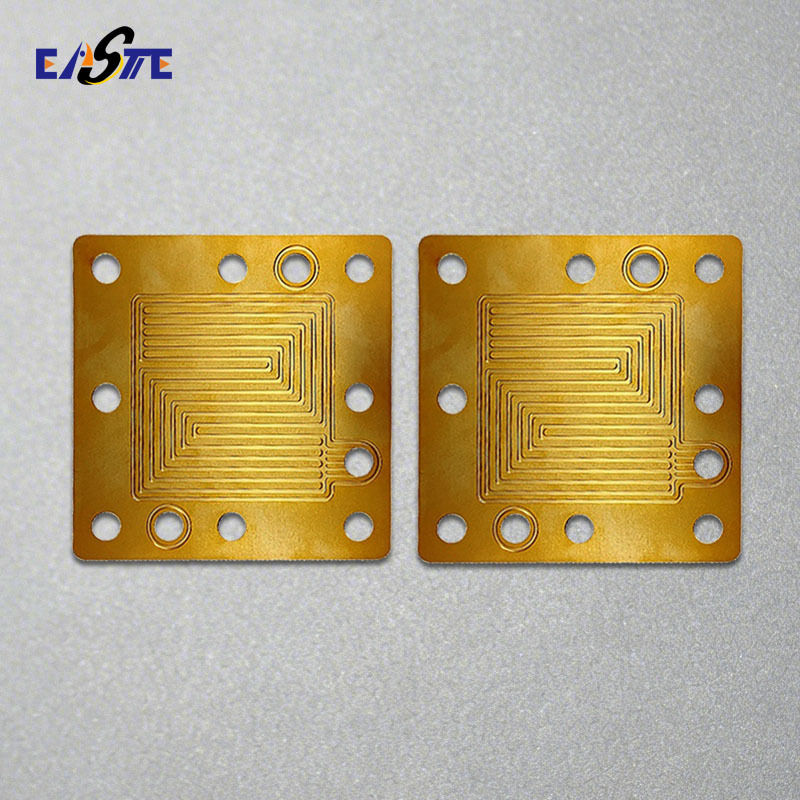

Nhà sản xuất tấm lưỡng cực tế bào nhiên liệu vi kênh khắc đồng của Đức

Tấm lưỡng cực là gì?

Tấm lưỡng cực là một trong những thành phần cốt lõi trong hệ thống pin nhiên liệu hydro. Chúng thực hiện nhiều chức năng quan trọng, bao gồm thu gom dòng điện, phân phối đều khí phản ứng và quản lý nhiệt và nước hiệu quả trong khối pin nhiên liệu.

Là một yếu tố cấu trúc và chức năng quan trọng, tấm lưỡng cực ảnh hưởng trực tiếp đến hiệu suất tổng thể, độ bền và độ ổn định hoạt động của pin nhiên liệu. Chúng được sử dụng rộng rãi trong các ứng dụng như pin nhiên liệu ô tô, hệ thống điện cố định, công nghệ hàng không vũ trụ và thiết bị năng lượng di động.

Tấm lưỡng cực hiệu suất cao đòi hỏi thiết kế chính xác, vật liệu phù hợp và quy trình sản xuất tiên tiến, làm cho chúng trở thành yếu tố quan trọng trong sự phát triển và thương mại hóa liên tục của công nghệ năng lượng hydro.

Ưu điểm của tấm lưỡng cực kim loại khắc hóa

• Độ dẫn điện cao cho hiệu suất năng lượng và tản nhiệt hiệu quả

• Thiết kế siêu mỏng cho phép các khối pin nhỏ gọn và mật độ năng lượng cao hơn

• Bền chắc và bền bỉ, chống rung, áp suất và chu kỳ nhiệt

• Kênh dẫn dòng chảy được sản xuất chính xác để quản lý khí và nước tối ưu

• Có thể mở rộng cho sản xuất hàng loạt, lý tưởng cho các hệ thống ô tô và năng lượng

Ứng dụng của tấm lưỡng cực kim loại khắc hóa

1. Sản xuất hàng loạt PEMFC
2. Điện phân PEM/AEM
3. Pin nhiên liệu nhiệt độ cao
4. Thiết kế nhẹ
5. Nghiên cứu và phát triển và thử nghiệm

Chúng tôi sản xuất vật liệu tấm lưỡng cực nào?

Thép không gỉ (316 / 316L)

Titan & Hợp kim Titan (Gr1,Gr2,Gr5)

Niken (Ni200 / Ni201) & Hợp kim Niken (Inconel,Hastelloy)

Đồng & Hợp kim Đồng

Nhôm & Hợp kim Nhôm (1060,3003,5052)

Quy trình khắc hóa quang học cho tấm lưỡng cực

1. Lựa chọn vật liệu và chuẩn bị bề mặt

Các tấm kim loại mỏng như thép không gỉ 316L, titan, niken hoặc hợp kim gốc niken được lựa chọn dựa trên khả năng chống ăn mòn, độ dẫn điện và yêu cầu ứng dụng. Vật liệu được làm sạch dầu mỡ và làm sạch hóa học kỹ lưỡng để đảm bảo độ bám dính của lớp cản quang tối ưu và khắc đều.

2. Phủ lớp cản quang

Một lớp cản quang nhạy sáng được phủ đều lên một hoặc cả hai mặt của tấm kim loại bằng phương pháp cán màng hoặc quay ly tâm. Tấm được phủ sau đó được sấy khô trong điều kiện kiểm soát để đạt được độ dày lớp cản quang nhất quán.

3. Chiếu tia UV và chuyển mẫu

Một mặt nạ quang học có độ phân giải cao chứa hình dạng trường dòng chảy đã thiết kế được căn chỉnh chính xác với tấm kim loại. Chiếu tia UV chuyển mẫu kênh dẫn dòng chảy lên lớp cản quang, xác định các khu vực cần khắc.

4. Phát triển

Sau khi chiếu sáng, tấm được xử lý qua quy trình phát triển loại bỏ lớp cản quang đã chiếu sáng (hoặc chưa chiếu sáng, tùy thuộc vào loại cản quang), để lại một mẫu cản quang chính xác bảo vệ các khu vực không bị khắc.

5. Khắc hóa học

Kim loại đã tạo mẫu được đưa qua hệ thống khắc hóa học được kiểm soát, nơi các khu vực được phơi sáng được hòa tan có chọn lọc bằng dung dịch khắc phù hợp. Các thông số khắc như nhiệt độ, nồng độ, áp suất phun và thời gian được kiểm soát chặt chẽ để đạt được độ sâu, chiều rộng và hình dạng kênh chính xác.

6. Tẩy lớp cản quang và làm sạch

Sau khi đạt được độ sâu khắc mong muốn, lớp cản quang còn lại được tẩy sạch và tấm lưỡng cực được làm sạch kỹ lưỡng để loại bỏ cặn hóa chất, đảm bảo bề mặt nhẵn và không có tạp chất.

7. Các quy trình phụ (Tùy chọn)

Tùy thuộc vào yêu cầu thiết kế, có thể áp dụng các quy trình bổ sung, bao gồm:

• Khắc hai mặt cho các trường dòng chảy phức tạp

• Hàn khuếch tán hoặc hàn laser để xếp chồng các tấm

• Xử lý bề mặt như mạ vàng, phủ carbon hoặc lớp phủ chống ăn mòn dẫn điện

8. Kiểm tra và Kiểm soát chất lượng

Kiểm tra cuối cùng bao gồm đo kích thước, kiểm tra tính nhất quán của kênh dẫn dòng chảy, kiểm tra độ phẳng và đánh giá chất lượng bề mặt để đảm bảo tuân thủ các thông số kỹ thuật của khách hàng và yêu cầu hiệu suất của pin nhiên liệu.

Quy trình không cơ học, chính xác này cho phép các kênh dẫn dòng chảy siêu nhỏ có độ phân giải cao, khả năng lặp lại tuyệt vời và sản xuất không ứng suất, làm cho khắc hóa quang học trở nên lý tưởng cho các tấm lưỡng cực kim loại tiên tiến trong pin nhiên liệu và điện phân.

Tại sao chọn chúng tôi?

• Khắc hóa quang học chính xác cho các trường dòng chảy tấm lưỡng cực phức tạp, không có ba via

• Nhiều tùy chọn kim loại bao gồm thép không gỉ, titan, niken và hợp kim đặc biệt

• Sản xuất siêu mỏng & độ chính xác cao cho các khối pin nhỏ gọn và mật độ năng lượng cao

• Từ tạo mẫu nhanh đến sản xuất hàng loạt với các giải pháp tùy chỉnh linh hoạt, đầy đủ

• Kiểm soát chất lượng nghiêm ngặt đảm bảo hiệu suất nhất quán và tuổi thọ cao

Câu hỏi thường gặp:

1.Giá tùy chỉnh tấm lưỡng cực là bao nhiêu?

 -- Giá sẽ phụ thuộc vào vật liệu, độ dày, kích thước và các yêu cầu khác, vui lòng gửi cho chúng tôi yêu cầu chi tiết của bạn, chúng tôi’sẽ báo giá cho bạn             sớm nhất có thể.

2. Làm thế nào để chúng tôi tùy chỉnh tấm lưỡng cực?

 -- Vui lòng gửi cho chúng tôi bản vẽ của bạn ở định dạng DXF, DWG, STP, PDF và các định dạng khác, chúng tôi’sẽ đánh giá và báo giá cho bạn.

3. Làm thế nào chúng tôi có thể đảm bảo chất lượng?

 ；Chúng tôiluôn làm mẫu tiền sản xuất trước khi sản xuất hàng loạt, vàluôn kiểm tra cuối cùng 100% trước khi giao hàng.4. Nhấp vào "liên hệ với chúng tôi" bên dưới để gửi cho chúng tôi bản vẽ Tấm lưỡng cực, chúng tôi hỗ trợ các định dạng DXF, DWG, STEP, v.v.

-- Xinhaisen được thành lập để chuyên sản xuất các sản phẩm kim loại khắc hóa quang học chất lượng cao, có kích thước hữu hạn và siêu nhỏ. Bảy mươi nhân viên chuyên nghiệp của chúng tôi             chuyên về nghiên cứu và phát triển, sản xuất và dịch vụ tiếp thị.

 ；Chúng tôi có thể cung cấp những dịch vụ gì?

-- Các điều khoản giao hàng được chấp nhận: FOB, CFR, CIF, EXW

 ；   Tiền tệ thanh toán được chấp nhận: USD, EUR, JPY, CAD, AUD, HKD, CNY;   Loại thanh toán được chấp nhận: T/T, Paypal, Western Union, Tiền mặt

.

Bạn có muốn tùy chỉnh tấm lưỡng cực không?   Nhấp vào "liên hệ với chúng tôi" bên dưới để gửi cho chúng tôi bản vẽ Tấm lưỡng cực, chúng tôi hỗ trợ các định dạng DXF, DWG, STEP, v.v.
