Đĩa mã hóa thép không gỉ và đồng cực mỏng với cạnh không bị đục cho thị trường Đức

Đĩa mã hóa thép không gỉ và đồng cực mỏng với cạnh không bị đục cho thị trường Đức

Etching là gì?
Chụp kim loại là một quá trình sản xuất chiết xuất chính xác sử dụng các dung dịch hóa học được kiểm soát để loại bỏ vật liệu,tạo ra các mẫu phức tạp và không bị đục trên kim loại mỏng mà không gây ra căng thẳng hoặc biến dạng nhiệtNó là lý tưởng để sản xuất cao dung nạp, phẳng các thành phần với tinh tế, hình học phức tạp.

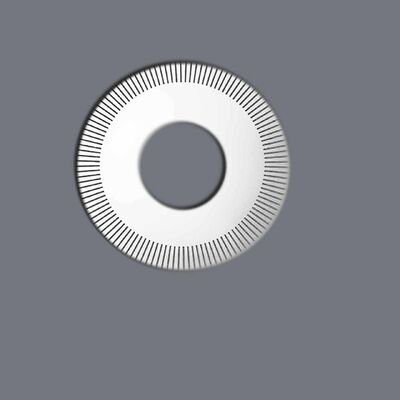

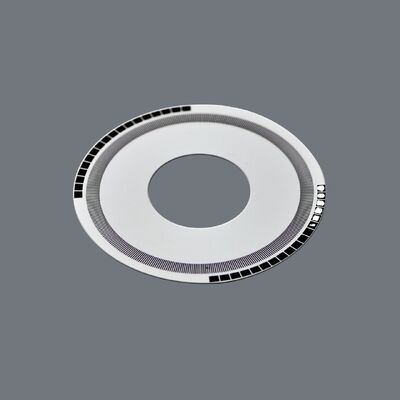

Tổng quan về đĩa mã hóa
Các đĩa mã hóa hóa học của chúng tôi là những bộ phận quan trọng cho các bộ mã hóa quay quang và từ, được sử dụng để chuyển đổi vị trí quay thành tín hiệu kỹ thuật số.Chúng có các mô hình tâm cực kỳ chính xác (đường, khe cắm hoặc cửa sổ) đảm bảo phản hồi chuyển động chính xác, đáng tin cậy và lặp lại trong các hệ thống tốc độ cao.

Quá trình sản xuất

1. Việc chuẩn bị vật liệu:Lựa chọn và làm sạch nền kim loại siêu phẳng.

2. Lamination chống ánh sáng:Áp dụng một lớp nhạy sáng đồng nhất.

3. Photolithography:Tiếp xúc tia cực tím chính xác cao chuyển mẫu đĩa chủ từ công cụ kỹ thuật số lên kháng.

4. Phát triển:Loại bỏ kháng cự tiếp xúc / không tiếp xúc để tiết lộ mô hình.

5. Chữ khắc:Chất hóa học khắc chính xác tạo thành mô hình tuyệt đối với các bức tường bên thẳng đứng.

6. Lấy và làm sạch:Loại bỏ sự kháng cự còn lại và làm sạch kỹ lưỡng.

7. Kỹ thuật đo lường và kiểm tra:Kiểm tra quang học phóng to cao và đo kích thước quan trọng.

Tính năng đĩa mã hóa

• Độ chính xác cực cao:Đạt được chiều rộng đường cực kỳ mỏng và độ khoan độ góc / phóng xạ chặt chẽ để tạo ra tín hiệu chính xác.

• Không có Burr & Zero Stress:Không có tiếp xúc cơ học đảm bảo các cạnh mịn và không có phần cong, duy trì tính phẳng hoàn hảo và tính toàn vẹn tín hiệu.

• Tính linh hoạt của mô hình phức tạp:Dễ dàng sản xuất mã quang phức tạp, dấu chỉ mục tùy chỉnh, thiết kế đa đường ray và các mẫu lĩnh vực độc đáo mà không cần công cụ cứng tốn kém.

• Xây dựng nguyên mẫu nhanh:Công cụ kỹ thuật số cho phép lặp lại thiết kế nhanh chóng và sản xuất ngay lập tức các nguyên mẫu chức năng.

• Tính linh hoạt của vật liệu:Có sẵn trong các kim loại khác nhau bao gồm thép không gỉ (vì độ bền), đồng và hợp kim đặc biệt.

Thông số kỹ thuật đĩa mã hóa

Ứng dụng đĩa mã hóa

• Tự động hóa công nghiệp:Động cơ servo, máy CNC, cánh tay robot.

• Thiết bị y tế:Thiết bị hình ảnh, máy bơm, robot phẫu thuật.

• Không gian và Quốc phòng:Máy quay, thiết bị điều khiển, hệ thống định vị.

• Công cụ quang học và khoa học:Các thiết bị chính xác, kính thiên văn, quang phổ.

• Điện tử tiêu dùng:Máy in cao cấp, máy quét, máy ảnh.

Lợi ích của chúng ta

• Chuyên gia chính xác:Chúng tôi xuất sắc trong việc sản xuất các đĩa không bị lỗi, số lượng dòng cao với độ chính xác tuyệt đối, rất quan trọng đối với hiệu suất mã hóa.

• Tốc độ ra thị trường:Không cần công cụ cứng, chuyển đổi nhanh chóng từ thiết kế đến nguyên mẫu đến sản xuất đầy đủ.

• Tính nhất quán không có đối thủ:Quá trình quang hóa đảm bảo mỗi đĩa trong một lô là giống hệt nhau, đảm bảo hiệu suất hệ thống đáng tin cậy.

• Kiểm soát chất lượng tích hợp:Kiểm tra nghiêm ngặt trong quá trình trong mỗi giai đoạn đảm bảo chất lượng đĩa.

• Đối tác đã được chứng minh:Nhà cung cấp đáng tin cậy cho các ngành công nghiệp đòi hỏi cao nơi mà độ chính xác điều khiển chuyển động là không thể thương lượng.

Tại sao chọn Xinhaisen?
Đối với các đĩa mã hóa mà độ chính xác xác xác định hiệu suất, chúng tôi biến thiết kế chính xác của bạn thành một thành phần chức năng hoàn hảo.Công nghệ khắc của chúng tôi cung cấp sự kết hợp lý tưởng của độ chính xác cấp micron, tự do thiết kế, và linh hoạt sản xuất, cho phép bạn đổi mới nhanh hơn và xây dựng các hệ thống điều khiển chuyển động đáng tin cậy hơn.

Chào mừng bạn liên hệ với chúng tôi bất cứ lúc nào!
