Photochemical Reel to Reel Etching Process với độ chính xác cao nhất

Mô tả của cuộn đến cuộn khắc:

Reel to Reel Etching là gì?

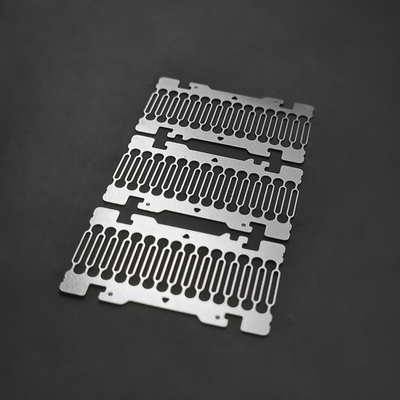

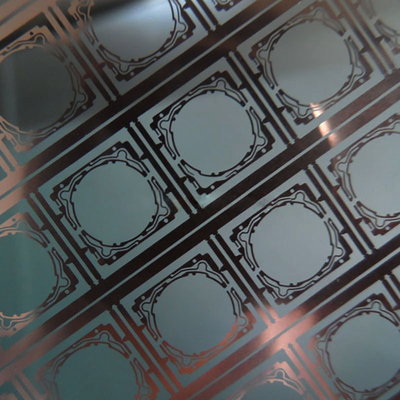

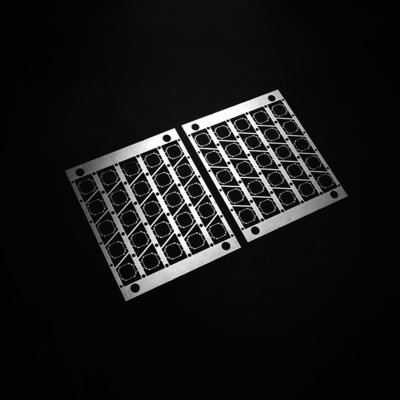

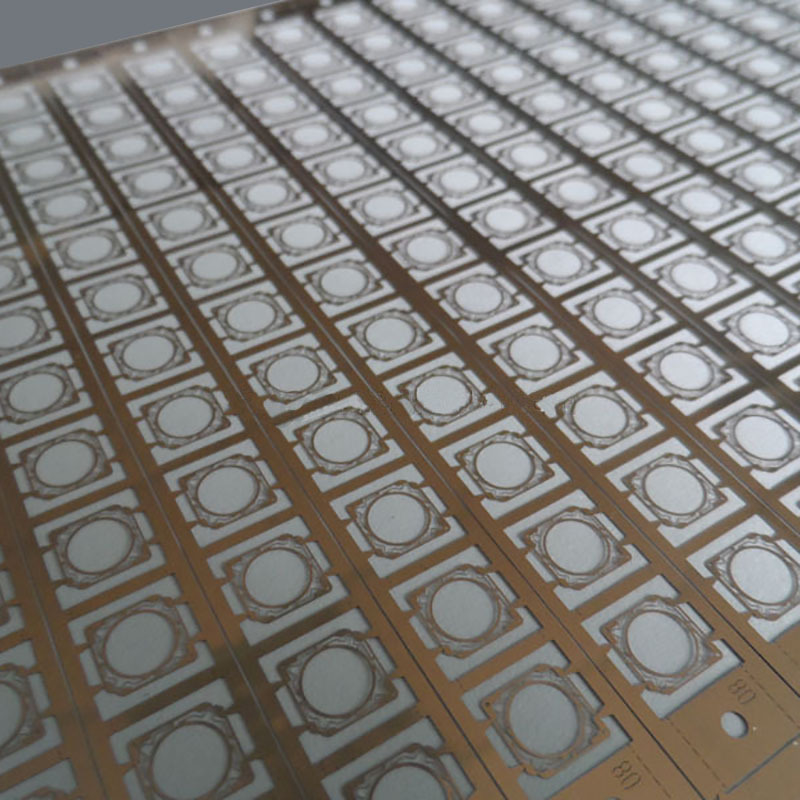

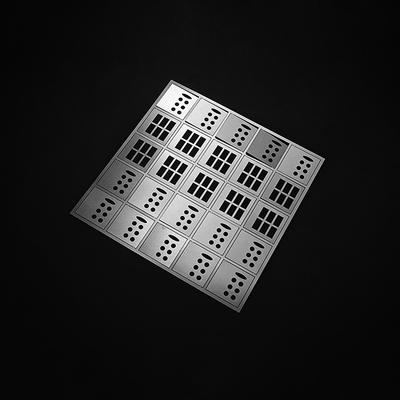

Chữ khắc từ cuộn đến cuộncòn được gọi là Roll-to-roll liên tục khắc, là một quá trình khắc hóa học liên tục trong đó kim loại từ một cuộn được đưa qua toàn bộ đường khắc và quay lại trên một cuộn khác.Nó chủ yếu được sử dụng cho sản xuất khối lượng lớn của chính xácCác bộ phận mỏng và chi tiết, chẳng hạn như kết nối, khung chì và lưới mịn.

Vật liệu của cuộn cuộn:

• Thép không gỉĐược biết đến với sức mạnh vượt trội và khả năng chống ăn mòn, thép không gỉ là vật liệu được lựa chọn trong các môi trường đòi hỏi như thiết bị y tế và thiết bị cảm biến công nghiệp.khi đòi hỏi độ bền lâu dài.
• ĐồngVới tính dẫn điện xuất sắc, đồng là một trong những lựa chọn phổ biến nhất cho các mạch và kết nối linh hoạt.làm cho nó lý tưởng cho sản xuất quy mô lớn.
• NhômĐược đánh giá cao vì trọng lượng nhẹ và khả năng chống ăn mòn tự nhiên, nhôm thường được sử dụng trong hàng không vũ trụ và điện tử di động, nơi giảm thiểu trọng lượng là điều cần thiết.

Làm thế nào để làm được việc khắc liên tục từ cuộn đến cuộn?

Cuộn cuộn liên tục khắc là một quá trình hiệu quả cao được thiết kế để sản xuất hàng loạt các bộ phận kim loại chính xác.Quá trình sử dụng một cuộn dây kim loại dài di chuyển liên tục thông qua mỗi giai đoạn sản xuất.

1. Mở cuộn dâyMột dải kim loại được đưa từ một cuộn lớn vào dây chuyền sản xuất.
2. Làm sạch và chuẩn bị¢ Dải được làm sạch kỹ lưỡng để loại bỏ dầu, oxit hoặc chất gây ô nhiễm có thể ảnh hưởng đến chất lượng khắc.
3. Lớp phủ chống ánh sángMột chống nhạy ánh sáng được áp dụng đồng đều trên bề mặt của dải.
4. Hình ảnhĐường mạch hoặc mô hình được chuyển sang dải phủ bằng cách tiếp xúc với tia UV thông qua mặt nạ quang.
5. Xúc- Dải băng đi qua các bồn chọc hóa học, nơi các phần kim loại phơi bày được hòa tan chính xác để tạo ra thiết kế cần thiết.
6. Lột áo
7. Quay lại¢ Dải được chế biến được nhặt lại thành cuộn để dễ dàng xử lý, kiểm tra hoặc lắp ráp thêm.

Phương pháp liên tục này đảm bảo hiệu suất cao, chất lượng nhất quán và hiệu quả chi phí, làm cho nó đặc biệt phù hợp với các thiết bị điện tử, linh kiện ô tô, lưới lọc và thiết bị y tế.

Lợi thế của việc khắc từ cuộn đến cuộn

• Khối lượng lớn:Bản chất liên tục cho phép sản xuất quy mô lớn, nhanh chóng.

• Hiệu quả về chi phí:Nó làm giảm chi phí sản xuất, làm cho nó lý tưởng cho sản xuất hàng loạt.

• Cụ thể:Các kỹ thuật tiên tiến như khắc khô đảm bảo các mẫu có độ phân giải cao.

• Có thể điều chỉnh:Quá trình này hoạt động với một loạt các vật liệu và ứng dụng.

Các ứng dụng của cuộn vào cuộn khắc

• Điện tử linh hoạt: R2R khắc tạo ra các mẫu mịn trên nền linh hoạt, điều này rất cần thiết để sản xuất mạch, cảm biến và màn hình nhẹ, có thể uốn cong.




• Thiết bị y sinh: R2R khắc được áp dụng để sản xuất các thiết bị sinh học điện tử linh hoạt, bao gồm cảm biến đeo và thiết bị y tế cấy ghép, bằng cách mô hình chính xác các vật liệu tương thích sinh học.

• Photovoltaics: Nó được sử dụng để mô hình tế bào mặt trời màng mỏng, cải thiện hiệu quả của chúng bằng cách tối ưu hóa hấp thụ ánh sáng và hiệu suất điện.




• MEMS: Quá trình này cho phép sản xuất khối lượng lớn các hệ thống vi điện cơ học (MEMS) như máy đo tốc độ và cảm biến áp suất, đảm bảo chất lượng nhất quán.

• Nhãn RFID: Nó rất quan trọng để tạo ra các mẫu ăng-ten trên thẻ RFID được sử dụng cho hệ thống hàng tồn kho và thanh toán.

Làm thế nào để tùy chỉnh các bộ phận kim loại của bạn bằng cuộn để cuộn khắc Từ chúng tôi?

1.Xin hãy gửi cho chúng tôi thiết kế của bạn.
Chúng tôi chấp nhận các định dạng tập tin sau:DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw vàAdobe Illustrator.

2.Thời gian thực hiện mẫu: 3-10 ngày

3.Express: Bằng DHL,FedEx,TNT,khoảng 3-7 ngày.
