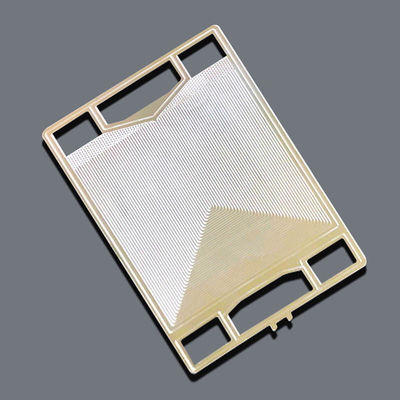

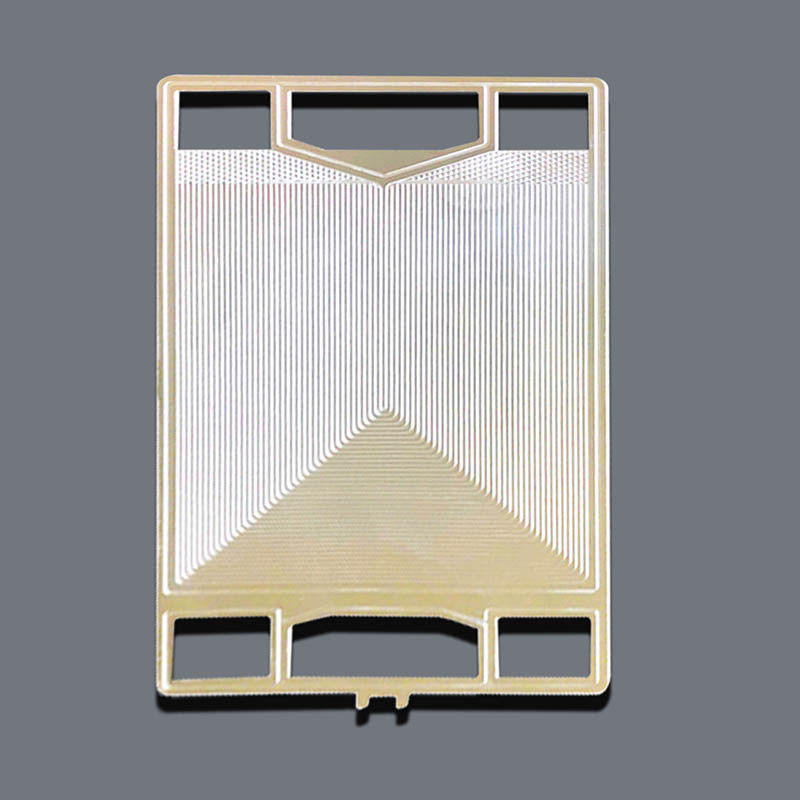

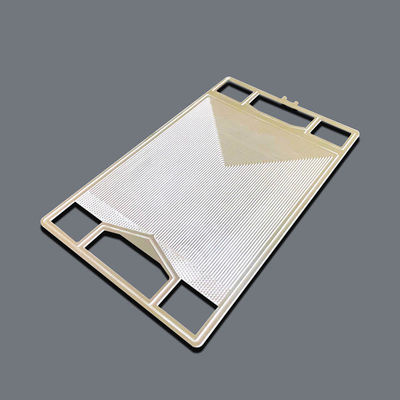

Tấm Trao Đổi Nhiệt PCHE Khắc Chính Xác cho Trạm Nạp Hydro

Mô tả vềTấm Trao Đổi Nhiệt PCHE

Bộ Trao Đổi Nhiệt Mạch In là gì?

Bộ Trao Đổi Nhiệt Mạch In (PCHE) là một bộ trao đổi nhiệt tiên tiến tích hợp các vi kênh được khắc hóa học với liên kết khuếch tán. Thiết kế khối rắn này đảm bảo độ bền cao, hiệu quả nhiệt tuyệt vời và hiệu suất đáng tin cậy trong điều kiện vận hành khắc nghiệt.

Thông số kỹ thuật củaTấm Trao Đổi Nhiệt PCHE

Sản xuấtTấm Trao Đổi Nhiệt PCHE

1. Khắc hóa học các vi kênh của tấm trao đổi nhiệt PCHE

Khắc hóa học, còn được gọi là khắc ảnh hoặc gia công quang hóa (PCM), là một quy trình có độ chính xác cao để tạo hình kim loại. Nó hoạt động bằng cách áp dụng các chất ăn mòn hóa học để hòa tan các khu vực cụ thể, được xác định trước của bề mặt kim loại.

• Cắt vật liệu – Tấm kim loại được cắt theo kích thước yêu cầu để gia công.
• Làm sạch – Dầu, oxit và chất gây ô nhiễm được loại bỏ để đảm bảo bề mặt sạch.
• In ấn – Một lớp phủ quang học được áp dụng và mẫu thiết kế được in lên bề mặt.
• Tiếp xúc – Tấm in được tiếp xúc với ánh sáng UV thông qua mặt nạ ảnh, làm cứng các khu vực đã chọn.
• Hiện hình – Lớp phủ quang học chưa được làm cứng được rửa trôi, để lộ các khu vực cần khắc.
• Khắc – Tấm được nhúng vào dung dịch hóa học loại bỏ kim loại bị lộ, tạo thành mẫu mong muốn.
• Tẩy – Lớp phủ quang học còn lại được loại bỏ, để lại cấu trúc khắc đã hoàn thành.
• Kiểm tra dữ liệu – Các bộ phận cuối cùng được kiểm tra so với dữ liệu thiết kế để đảm bảo độ chính xác và chất lượng.

2. Tấm trao đổi nhiệt PCHE liên kết khuếch tán

Chúng tôi cung cấp các giải pháp toàn diện cho bộ trao đổi nhiệt mạch in (PCHE). Thông qua sự kết hợp giữa khắc hóa học chính xác và liên kết khuếch tán tiên tiến, bộ trao đổi nhiệt của chúng tôi được thiết kế để mang lại hiệu quả vượt trội, độ tin cậy cao và hiệu suất ổn định cho các ứng dụng đầy thách thức nhất.

Đóng gói và Vận chuyểntấm trao đổi nhiệt PCHE

Phương pháp đóng gói:

Chúng tôi cung cấp nhiều tùy chọn đóng gói để đảm bảo bảo vệ tối đa, bao gồm vỏ bảo vệ, túi PE và miếng xốp. Các giải pháp đóng gói tùy chỉnh cũng có sẵn theo yêu cầu.

Vận chuyển Phương pháp:

Bằng đường hàng không / Đường biển / EMS /DHL /FedEx /UPS

Làm thế nào để tùy chỉnh Tấm Trao Đổi Nhiệt PCHE?

1. Vui lòng gửi cho chúng tôi thiết kế của bạn.
Chúng tôi chấp nhận các định dạng tệp sau: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw vàAdobe Illustrator

2. Thời gian sản xuất mẫu: 3-10 ngày

3. Chuyển phát nhanh: Bằng DHL,FedEx,TNT,khoảng 3-7 ngày.
