| Tên thương hiệu: | XHS/ Customized |
| Số mẫu: | Phong tục |
| MOQ: | 10 |
| Giá cả: | 80-100USD |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | 10000-100000pcs / tuần |
Xinhaisen sử dụng quy trình ăn mòn quang hóa để sản xuất các tấm dẫn dòng cho bộ trao đổi nhiệt mạch in (PCHE), cho phép tạo ra các vi kênh chính xác và các thiết kế phức tạp.

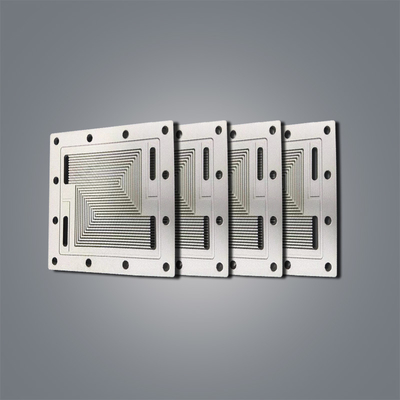

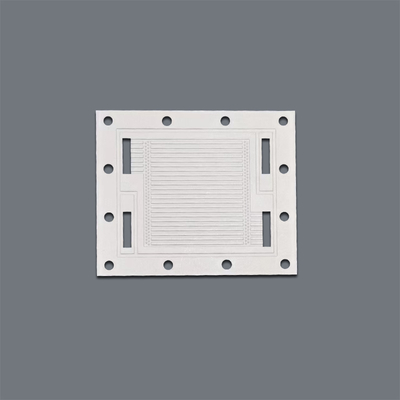

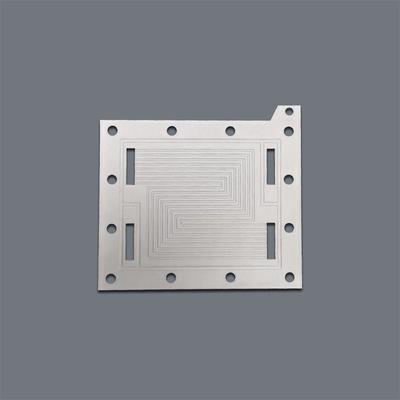

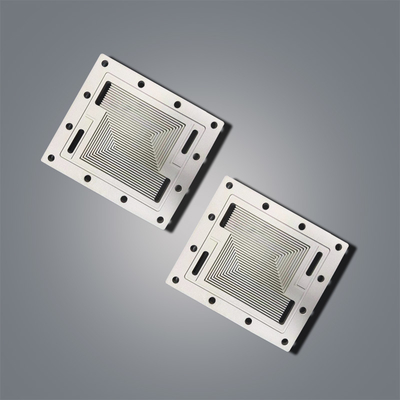

Mô tả vềTấm dẫn dòng cho bộ trao đổi nhiệt mạch in
Bộ trao đổi nhiệt mạch in là gì?
Bộ trao đổi nhiệt mạch in (PCHE), hay Bộ trao đổi nhiệt nhỏ gọn liên kết khuếch tán (DCHE), là một bộ trao đổi nhiệt tiên tiến tích hợp các vi kênh được ăn mòn hóa học với liên kết khuếch tán. Thiết kế khối rắn này đảm bảo độ bền cao, hiệu quả nhiệt tuyệt vời và hiệu suất đáng tin cậy trong điều kiện vận hành khắc nghiệt.
Thông số kỹ thuật của Tấm dẫn dòng cho bộ trao đổi nhiệt mạch in
| Vật liệu | Thép không gỉ 316L, Titan, Nhôm, v.v. |
| Độ dày | 0.5mm đến 5.0mm |
| Hình dạng | Hỗ trợ tùy chỉnh |
| Kích thước | Hỗ trợ tùy chỉnh, Tối đa 600*1800mm, |
| Dung sai chung | ±0.1mm, theo độ dày của tấm |
| Ăn mòn | Ăn mòn một nửa tất cả các loại vi kênh |
| Gia công | Gia công quang hóa/ ăn mòn kim loại/ ăn mòn ảnh |
| Gia công khác | Liên kết khuếch tán hoặc gia công khác theo yêu cầu |
Sản xuất Tấm dẫn dòng cho bộ trao đổi nhiệt mạch in
1. Ăn mòn hóa học các vi kênh của tấm trao đổi nhiệt nhỏ gọn
Ăn mòn hóa học (còn được gọi làăn mòn ảnh hoặc gia công quang hóa, PCM) là một quy trình gia công kim loại chính xác loại bỏ các khu vực kim loại đã chọn bằng dung dịch hóa học (chất ăn mòn).
Chuẩn bị kim loại – Tấm kim loại được làm sạch để loại bỏ dầu, oxit hoặc chất gây ô nhiễm.
Lớp phủ – Một lớp phủ nhạy sáng (chất cản quang) được áp dụng cho tấm.
Tiếp xúc– Thiết kế mong muốn được chuyển lên chất cản quang bằng ánh sáng UV và mặt nạ ảnh. Các khu vực tiếp xúc với ánh sáng sẽ cứng lại, trong khi các khu vực không tiếp xúc vẫn mềm.
Phát triển – Chất cản quang mềm được rửa trôi, để lộ kim loại trần ở các khu vực cần ăn mòn.
Ăn mòn – Tấm được đặt trong dung dịch ăn mòn (thường là clorua sắt, clorua đồng hoặc axit nitric, tùy thuộc vào kim loại). Hóa chất hòa tan các khu vực không được bảo vệ, tạo ra hoa văn mong muốn.
Tước & Hoàn thiện – Chất cản quang đã cứng lại được loại bỏ, để lại bộ phận được ăn mòn chính xác.
2. Tấm trao đổi nhiệt nhỏ gọn liên kết khuếch tán
Chúng tôi chuyên cung cấp các giải pháp trọn gói cho bộ trao đổi nhiệt mạch in (PCHE). Bằng cách tích hợp ăn mòn hóa học chính xác với liên kết khuếch tán tiên tiến, chúng tôi đảm bảo rằng mọi bộ trao đổi nhiệt đều mang lại độ tin cậy cao, hiệu quả vượt trội và hiệu suất ổn định để đáp ứng các nhu cầu ứng dụng khắt khe.
Đóng gói và Vận chuyển Tấm dẫn dòng cho bộ trao đổi nhiệt mạch in
Phương pháp đóng gói:
Chúng tôi cung cấp nhiều tùy chọn đóng gói để đảm bảo bảo vệ tối đa, bao gồm vỏ bảo vệ, túi PE và miếng xốp. Các giải pháp đóng gói tùy chỉnh cũng có sẵn theo yêu cầu.
Phương pháp vận chuyển:Bằng đường hàng không/ đường biển/ EMS/
DHL/ FedEx/ UPSLàm thế nào để tùy chỉnh
Tấm dẫn dòng cho bộ trao đổi nhiệt mạch in từ chúng tôi?1.
Vui lòng gửi cho chúng tôi thiết kế của bạn.Chúng tôi chấp nhận các định dạng tệp sau: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw và
Adobe Illustrator2.
Thời gian làm mẫu: 3-10 ngày3.
Chuyển phát nhanh: Bằng DHL, FedEx, TNT, khoảng 3-7 ngày.
