| Tên thương hiệu: | XHS/Customize |
| Số mẫu: | tùy chỉnh |
| MOQ: | 30 |
| giá bán: | 50-100USD |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10000-100000PCD / tuần |

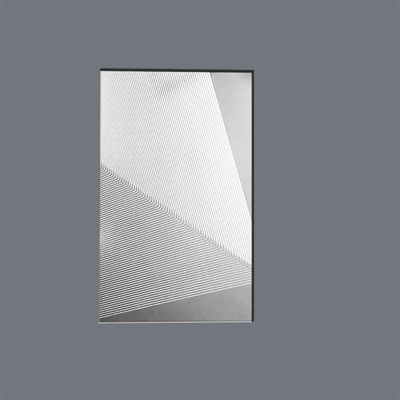

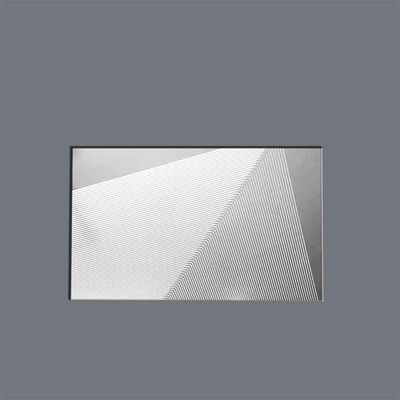

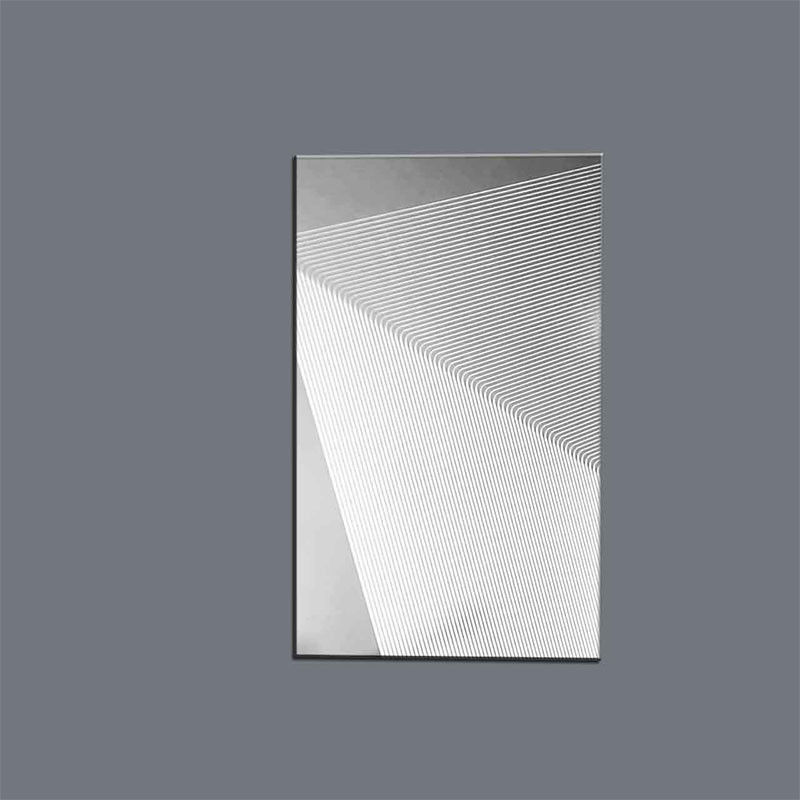

Chất trao đổi nhiệt mạch in khắc chính xác Hiệu quả nhiệt cao hơn
Máy trao đổi nhiệt mạch inTổng quan
Các PCHE được khắc hóa học của Xinhsen đại diện cho thế hệ tiếp theo của các bộ trao đổi nhiệt nhỏ gọn, cung cấp hiệu suất nhiệt không sánh ngang trong các ứng dụng quan trọng.Sử dụng công nghệ khắc photochemical độc quyền của chúng tôi, chúng tôi tạo ra các mô hình micro-channel phức tạp mà đạt được hiệu quả chuyển nhiệt vượt trội trong khi duy trì sức đề kháng áp suất đặc biệt.
Ưu điểm chính
✔Hiệu suất cực cao- mật độ bề mặt lên đến 2500 m2/m3
✔Khả năng áp suất cực cao- Tăng áp suất hoạt động lên đến 600 bar
✔Gắn gọn & nhẹ- 85% nhỏ hơn so với máy trao đổi thông thường
✔Chống ăn mòn- Khả năng tương thích với các vật liệu rộng
✔Thiết kế dòng chảy tùy chỉnh- Mô hình kênh tối ưu cho mỗi ứng dụng
Máy trao đổi nhiệt mạch inThông số kỹ thuật
| Parameter | Thông số kỹ thuật |
| Các tài liệu có sẵn | 316L SS, Inconel 625/718, Titanium, Hastelloy |
| Nhiệt độ hoạt động | -200°C đến +900°C |
| Áp suất hoạt động | Tối đa 600 bar |
| Chiều rộng kênh | 0.2mm - 2.0mm |
| Độ sâu kênh | 0.5mm - 5.0mm |
| Độ dày tấm | 0.5mm - 6.0mm |
Tính năng thiết kế
•Mô hình kênh: thẳng, xoắn ốc, xoắn ốc hoặc tùy chỉnh CFD tối ưu hóa
•Lớp xếp chồng: Xây dựng liên kết hoặc hàn bằng xả
•Cấu hình cổng: Thiết kế dòng chảy chéo, ngược dòng chảy, nhiều đường đi
•Đặc điểm đặc biệt: Cảm biến tích hợp, kích thước kênh lai
Dữ liệu hiệu suất
️ Tỷ lệ chuyển nhiệt: 3000-8000 W/m2K
Giá trị NTU lên đến 50
️ Nhiệt độ tiếp cận trong phạm vi 3 °C
- Giảm áp suất xuống còn 0,1 bar
Ứng dụng
▸ Chu kỳ năng lượng CO2 siêu phê phán
▸ LNG & chế biến lạnh
▸ Hệ thống lò phản ứng hạt nhân
▸ Quản lý nhiệt không gian
▸ Hệ thống pin nhiên liệu hydro
▸ Phục hồi nhiệt thải công nghiệp
Đảm bảo chất lượng
Kiểm tra kích thước 100% (kiểm tra quang học)
Chứng chỉ vật liệu (MTC, EN10204 3.1)
Kiểm tra áp suất đến áp suất thiết kế 1,5x
Phù hợp với ASME BPVC Phần VIII Phần 1
Sản xuất được chứng nhận ISO 9001 & AS9100
Tùy chọn tùy chỉnh
✓ Thiết kế kênh tối ưu hóa CFD
✓ Các lớp phủ đặc biệt (Ni, Cr, gốm)
✓ Cổng thiết bị
✓ Các đơn vị mô-đun nhỏ gọn
✓ Tích hợp hệ thống đầy đủ
Tại sao chọn Xinhsen PCHE?
Quá trình khắc hóa học của chúng tôi cho phép:
•Các đặc điểm thực sự ở quy mô vi môkhông có căng thẳng cơ học
•Sự đồng nhất kênh hoàn hảocho dòng chảy cân bằng
•Địa hình phức tạpkhông thể với gia công
•Xây dựng nguyên mẫu nhanh- 2-3 tuần cho các mẫu xét nghiệm
Công suất sản xuất
• Các nguyên mẫu: 2-3 tuần
• Sản xuất hàng loạt: 50.000+ đĩa/tháng
• Các đơn vị hoàn thành: thời gian dẫn 4-8 tuần
