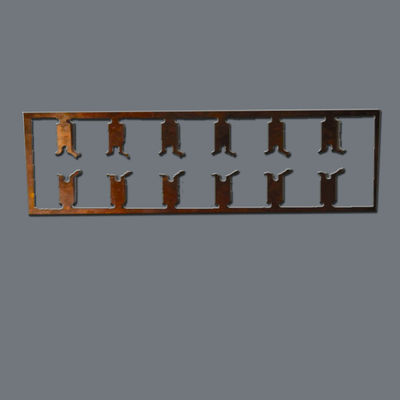

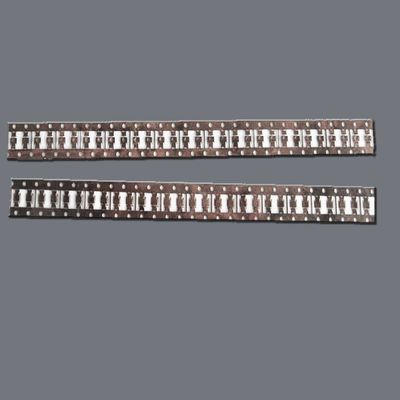

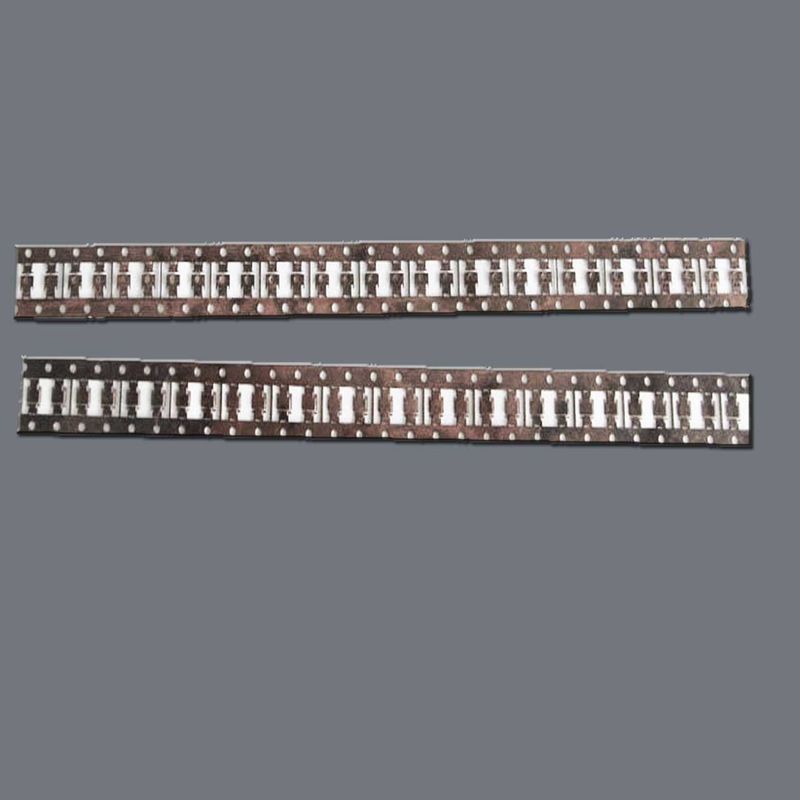

Độ chính xác 0.015mm chiều rộng đường Micro Etched Lead Frame For Automobile

Độ chính xác 0.015mm Độ rộng đường Micro Etched Lead Frame cho ô tô

Tổng quan sản phẩm

Xinhsen Technology chuyên sản xuất khung chì khắc chính xác cho bao bì bán dẫn và vi điện tử.Khung dẫn của chúng tôi phục vụ như là nền tảng kết nối quan trọng cho chip ICSử dụng công nghệ khắc hóa học tiên tiến,chúng tôi cung cấp các sản phẩm với độ chính xác kích thước không sánh bằng cho các ứng dụng trong QFN, DFN, SOP, SSOP và các định dạng bao bì tiên tiến khác.

Các đặc điểm chính

Công nghệ khắc siêu chính xác

Đạt được độ cao mỏng xuống còn 0,05mm với độ khoan dung chặt chẽ là ± 0,01mm

Tạo ra các cạnh mịn mà không có vết rạch để gắn hoàn hảo

Chuyên môn về vật liệu

Làm việc với các hợp kim khác nhau bao gồm Cu (C194, C7025), Fe-Ni (Alloy 42), và Kovar

Phạm vi độ dày: 0,1 mm - 1,0 mm

Khả năng thiết kế tiên tiến

Mô hình đa mảng phức tạp với công nghệ khắc nửa chính xác

Địa hình tùy chỉnh cho các yêu cầu nhiệt / điện cụ thể

Chất lượng cao hơn

Kiểm soát độ phẳng trong phạm vi 0,02mm/mm2

Kiểm tra quang học tự động 100%

Các thông số kỹ thuật

Các tùy chọn vật liệu: Hợp kim đồng (C194, C7025), hợp kim 42, Kovar

Phạm vi độ dày: 0,1 mm - 1,0 mm

Độ nhịp tối thiểu: 0,05mm

Độ khoan dung: ±0,01mm (độ cỡ quan trọng)

Độ thô bề mặt: Ra ≤ 0,8μm

Các loại gói: QFN, DFN, SOP, SSOP, DIP, v.v.

Ưu điểm cạnh tranh

Chọn chính xác hơn là dán dấu

Đạt được các tính năng tinh tế hơn và dung nạp chặt chẽ hơn so với đóng dấu thông thường

Không có căng thẳng hoặc biến dạng cơ học

Dữ liệu hiệu suất

Sản xuất nguyên mẫu nhanh

Thời gian thực hiện mẫu: 5-7 ngày làm việc

Bao gồm phân tích DFM

Các giải pháp hiệu quả về chi phí

Chi phí công cụ thấp hơn so với đánh dấu

MOQ linh hoạt từ nguyên mẫu đến sản xuất hàng loạt

Dịch vụ toàn diện

Giải pháp toàn diện từ thiết kế đến lớp phủ (Ag, NiPdAu, vv)

Chứng nhận ISO 9001 & IATF 16949

Câu hỏi thường gặp

Q: Lợi ích của khung chì khắc so với những người đóng dấu là gì?

A: Chụp khắc cung cấp độ chính xác tốt hơn (đặc biệt là cho pitch mịn), không có burrs và không có căng thẳng cơ học trên vật liệu.

Q: Bạn có thể xử lý các mảng khung chì cho bao bì đa chip?

A: Vâng, chúng tôi chuyên về thiết kế đa mảng mật độ cao với công nghệ khắc nửa chính xác.

Hỏi: Bạn cung cấp loại kết thúc bề mặt nào?

A: Chúng tôi cung cấp nhiều tùy chọn mạ bao gồm bạc, NiPdAu và mạ chọn lọc.

Q: Capacity sản xuất thông thường của bạn là bao nhiêu?

A: Chúng tôi hỗ trợ sản xuất hàng loạt lên đến 50 triệu đơn vị / tháng với kiểm soát chất lượng nhất quán.

Tại sao chọn Xinhsen?

Với hơn 15 năm kinh nghiệm khắc chính xác, chúng tôi kết hợp công nghệ tiên tiến với kiểm soát chất lượng nghiêm ngặt để cung cấp khung chì đáp ứng các yêu cầu bán dẫn đòi hỏi khắt khe nhất.Nhóm kỹ thuật của chúng tôi làm việc chặt chẽ với khách hàng để tối ưu hóa thiết kế cho hiệu suất và khả năng sản xuất.
