Hóa học khắc mạch in trao đổi nhiệt 1800mm Titanium khắc cho hàng không vũ trụ

Chất hóa học khắc 1800mm kích thước Titanium khắc In mạch trao đổi nhiệt cho hàng không vũ trụ

Máy trao đổi nhiệt mạch in (PCHE)sử dụng các tấm chống ăn mòn liên kết phổ biến

Với các mạch microchannel để đạt được hiệu quả nhiệt cao và nhỏ gọn.

áp suất và nhiệt độ, nó phục vụ ngành công nghiệp dầu khí, năng lượng và hóa chất, cung cấp độ bền và

lợi thế tiết kiệm không gian thông qua kiến trúc loại tấm hàn.

Thông số kỹ thuật củaĐổi nhiệt mạch in khắc Titanium:

Ưu điểm của khắc trong sản xuất PCHE:

1. Xây dựng microchannel chính xác:Cho phép các tuyến dòng chảy phức tạp, siêu mỏng (< 0,5 mm) để tối đa hóa hiệu quả truyền nhiệt và phân phối chất lỏng đồng đều.
2. Thiết kế linh hoạt:Hỗ trợ các hình học kênh tùy chỉnh (zigzag, sóng) phù hợp với các yêu cầu động lực nhiệt / chất lỏng.
3. Bảo vệ tính toàn vẹn của vật liệu:Chụp không căng thẳng tránh biến dạng cơ học, duy trì độ bền tấm cho các hoạt động áp suất cao (lên đến 600 bar).
4. Scalability & Consistency:Các quy trình quang hóa đảm bảo sản xuất hàng loạt các tấm chống ăn mòn lặp lại (ví dụ: thép không gỉ, hợp kim)

Sản xuấtquá trìnhcủa PCHE khắc hóa học:

1)Lựa chọn vật liệu (thép không gỉ / titan);

2)Làm sạch bề mặt;

3)Lớp phủ chống ánh sáng và lớp phủ tia UV để xác định các mô hình kênh dòng chảy;

4)Phơi bày và phát triển;

5)Chất hóa học khắc để hòa tan các vùng tiếp xúc;

6)Sau chế biến (loại bỏ kháng cự, trung hòa dư);

7)Kiểm tra chất lượng.

Kiểm soát chính xác các thông số khắc (thời gian, nhiệt độ, nồng độ) đảm bảo hình học kênh đồng nhất cho phân phối khí tối ưu hóa, dẫn điện,và chống ăn mòn trong khi duy trì tính toàn vẹn cấu trúcPhương pháp này hỗ trợ sản xuất hàng loạt có quy mô, hiệu quả về chi phí.

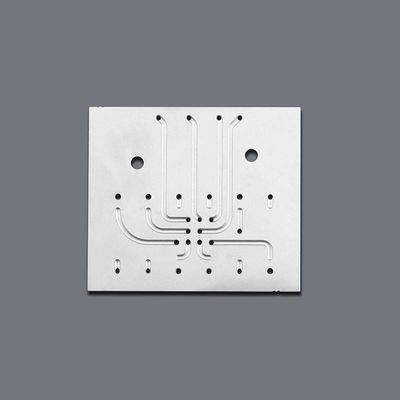

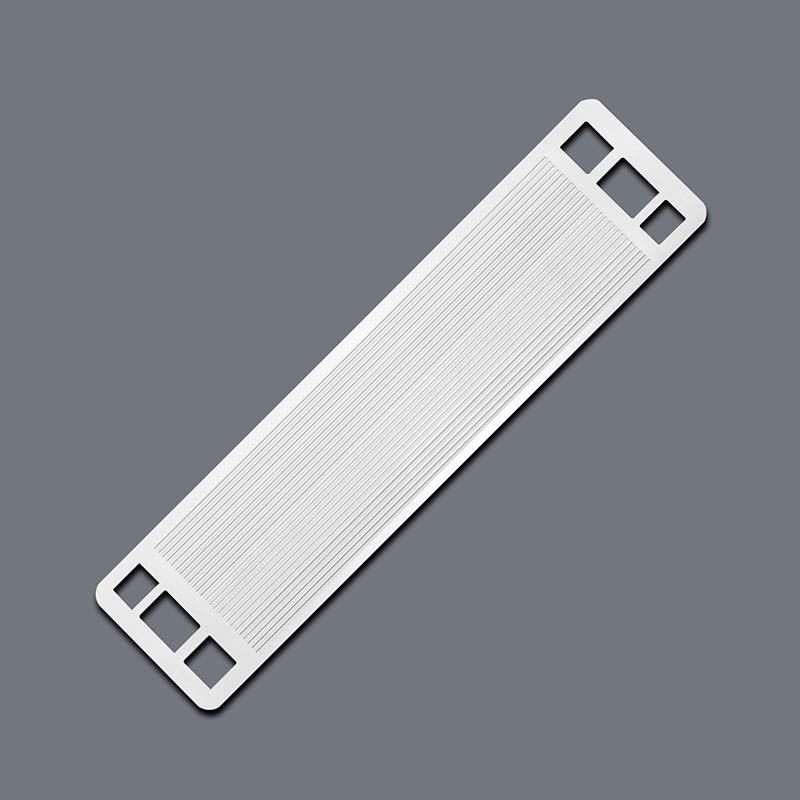

Xinhaisen có thể chụp ảnh khắc tùy chỉnh các hình dạng khác nhau PCHE / Bipolar Plate, dưới đây là một số tấm bipolar chúng tôi đã làm trước đây để tham khảo:

Làm thế nào để khắc PCHE tùy chỉnh?

1.Xin hãy gửi cho chúng tôi thiết kế của bạn.
Chúng tôi chấp nhận các định dạng tập tin sau:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw và Adobe Illustrator

2.Thời gian thực hiện mẫu: 3-10 ngày

3.Express: Bằng DHL, FedEx, TNT, khoảng 3-7 ngày.
